制作
源码

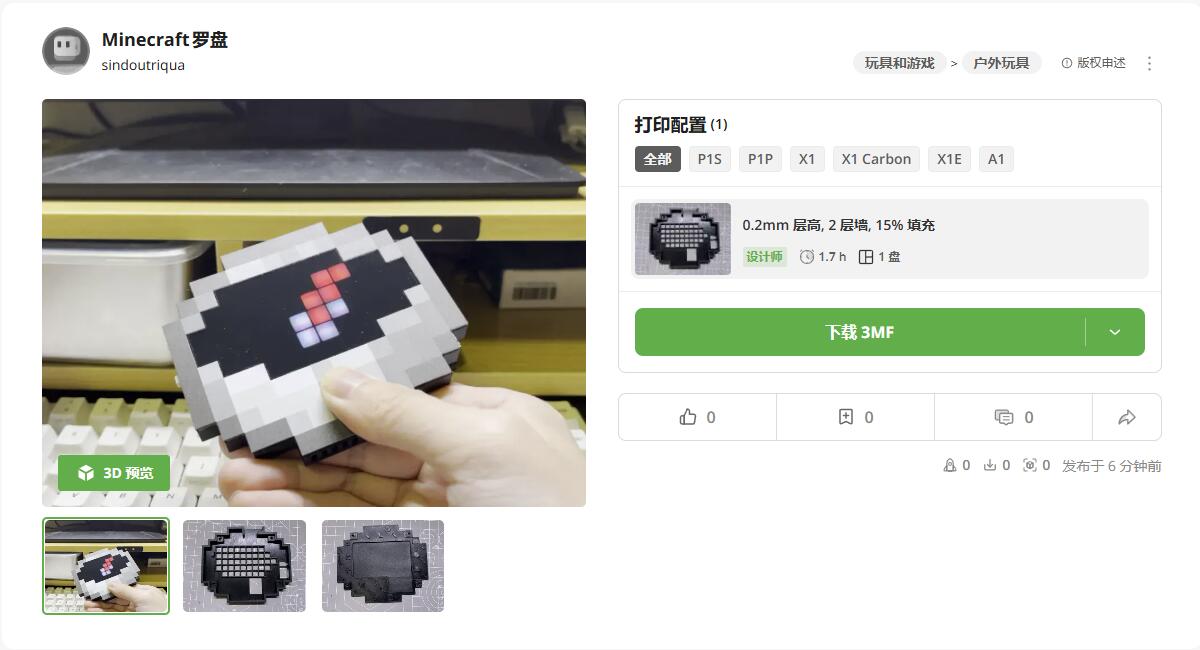

模型

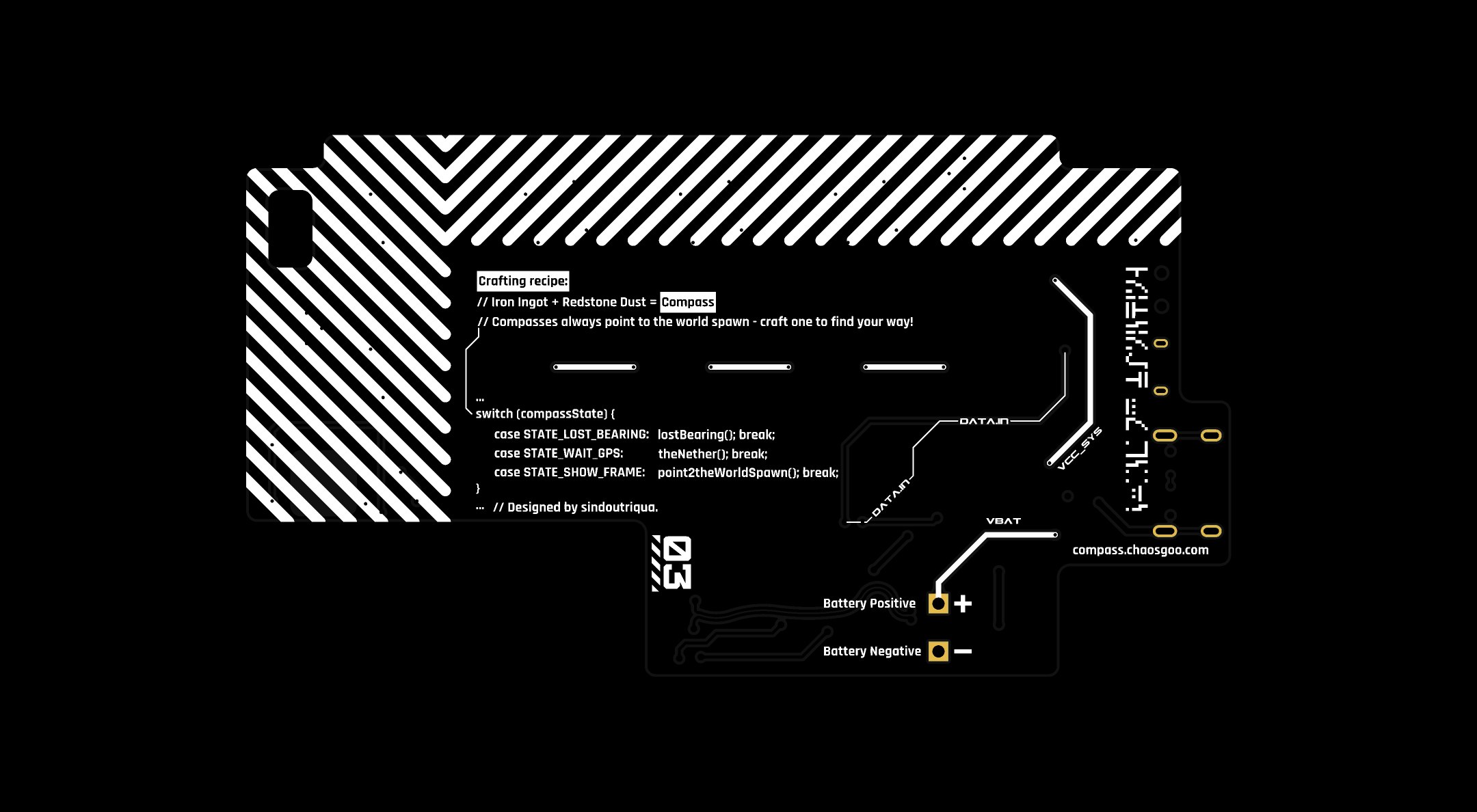

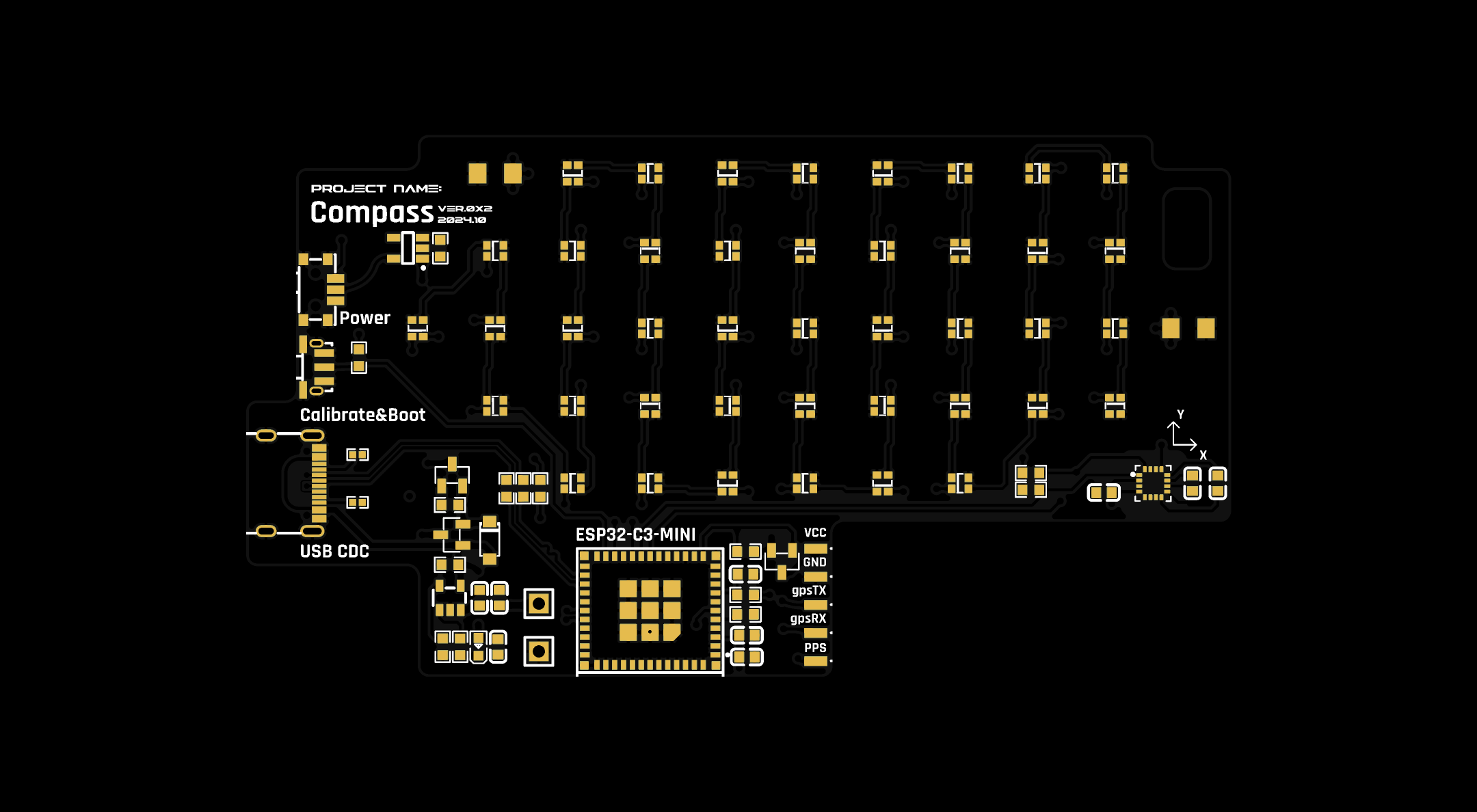

PCB
材料补充说明
- PCB板厚选择1.0mm, 黑色阻焊, 嘉立创制作;
- 面板立创商城制作, 参数选择1.0mm 半透黑色亚克力强遮光,无需背胶, 后续借助胶水胶合;
- 匀光材料选择PET LGT075J, 无需背胶, 后续借助胶水胶合;
- LED: WS2812B 0807 (1.7x2.0x0.85mm)
- 电池参数 213455 500MAH
- 滚花螺母 M2x3x3.2
- 螺丝 M2x4 内六角
- GPS ATGM336H 5N71模块+天线, 尺寸13.1mmx15.7mm
- QMC5883L已经停产,现已支持QMC5883P, 固件会自动识别
Q&A
2024年12月02日
Q: GPS定位需要多久
A: 根据淘宝介绍页面和实测, 首次定位需要30秒+
Q: 根据项目原理图的灯珠手册描述, 工作电压应为3.5V~5.5V, 而原理图中实际使用LDO 3.3V输出作为电源
A: 设计失误, 从实际工作情况来看, 还没有表现出什么严重问题. 如果后面有第二版计划,会修复这里的设计.
2025年06月11日
Q: 制作完以后插电脑没反应
A:
检查开关是否开启, 向上拨动为开启状态
检查ESP32-C3 是否焊接成功, 可将芯片拆下,背面朝上,检查是否有引脚未沾上锡 图片里的就是刚好D-没有锡导致无法连接电脑, 这种情况手动给模块补锡
检查LDO输出是否正常
检查灯珠是否有方向错误问题
Q: 制作完以后插电脑,打开设备管理器后一直刷新
A: 新的ESP32-C3没有固件情况下会一直报Flash错误, 会不断重启,所以丢失USB连接, 直接烧录即可
Q: 烧录没有反应

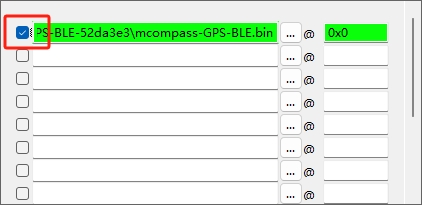

A: 请确认是否勾选了固件
Q: 灯珠从某个开始就不亮了
A: 检查最后一个亮的灯珠和第一个不亮的灯珠焊接
Q: 上电以后显示绿色x4
A: 检查地磁传感器焊接以及地磁传感器型号是否正确
Q: QMC5883L停产了,买不到
A: 可以更换为QMC5883P,固件已做支持
